1、引言

面對21世紀鋼鐵市場的激烈競爭，鋼鐵企業要想提高競爭力，單靠提高燒結礦品位難度較大。在燒結生產過程中，原料成本占燒結礦總成本的80%，冶金工作者們開始研究多配加褐鐵礦和廉價鐵礦石的燒結技術和生產工藝，大幅度降低燒結礦成本，從而達到進一步降低生鐵成本的目的。

世界鐵礦的主要供應地巴西南部礦區鐵英巖礦物在增加，澳大利亞低磷的布魯克曼礦在減少，高磷化、針鐵礦化不可避免，豆狀褐鐵礦開采量在迅增加。因此，研究增加使用豆狀褐鐵礦勢在必行。

開發利用低成本的燒結原料也是鋼鐵工業目前解決資源危機的一條有效出路。目前褐鐵礦生產主要有澳大利亞BHP揚迪礦、HI揚迪礦和羅布河礦，西澳的庫里雅諾賓和印度西海巖果阿地區的許多礦也屬于褐鐵礦類礦石，高品位褐鐵礦有馬薩杰粗粉等。中國廣東的大寶山礦和烏石礦也屬于褐鐵礦。

2、褐鐵礦石

褐鐵礦是含結晶水的三氧化二鐵，無磁性，它可由其它欠缺礦石風化形成，化學式常用mFe2O3.nH2O來表示。按結晶水含量多少，褐鐵礦的理論含鐵量可從55.2%增加到66.1%，其中大部分含鐵礦物以2Fe2O3.3H2O形式存在。這種礦的脈石常為礦質粘土，國內有些礦石中SiO2，Al2O3及S，P，As等有害雜質含量較高。褐鐵礦一般粒度較粗，疏松多孔、還原性好，融化溫度低，易同化，堆比重小。

褐鐵礦用于燒結一般影響成品率和臺時產量，粉焦單耗上升，高配比時使TI，RDI變差，因而限制了褐鐵礦在鋼鐵企業燒結生產上的推廣應用。

3、國內外配加褐鐵礦生產燒結礦的研究和生產現狀

目前，高配比褐鐵礦的生產研究主要在澳洲、日本、法國、韓國、中國等國家。現研究開發的豆狀褐鐵礦燒結工藝，已經搞清楚了在生產中大量使用豆狀褐鐵礦技術的基本原理。研究表明，雖然高配比褐鐵礦生產高品位燒結礦的成礦機理與普通燒結礦不同，但這項新技術仍然可以獲得良好的生產和經濟效益。

日本新日鐵還開發應用了SHS工藝即豆狀褐鐵礦自身致密化和高熔點液相燒結工藝。目前，褐鐵礦已經在澳大利亞BHP鋼鐵公司、日本新日欠缺、日本住友金屬小倉鋼鐵廠、韓國浦項鋼鐵公司光陽廠等企業使用，日本各大鋼廠和韓國浦項的褐鐵礦配比普遍在30%以上，高的達40%~45%，甚至50%。中國中南工業大學曾對褐鐵礦燒結進行過詳細研究，認為適當調節褐鐵礦燒結的工藝制度，也可以用褐鐵礦生產出針狀鐵酸鈣為主的優質燒結礦。

目前，中國在燒結中應用褐鐵礦的企業有寶鋼、韶關鋼鐵廠、湘漂鋼鐵公司、濟南鋼鐵公司、山東張店鋼鐵總廠、江陰興澄特鋼公司煉鐵分廠等，其中以寶鋼為代表。寶鋼20世紀90年代初開始研究褐鐵礦，通過多年的工業試驗，大幅度地提高了羅布河礦和揚迪礦的配比，達35%左右。生產數據顯示，燒結生產正常、燒結礦質量可以滿足高爐的要求，而且在燒結配礦上取得了良好的經濟效益。目前，寶鋼已經基本弄清了幾種主要褐鐵礦的特性，逐步掌握了一些工業生產上的技術對策，如水、碳的調節，機速、料層的調整，礦石品種、粒度的搭配，粉焦、熔劑粒度的改變，燒結熱量的補充等等，在技術上為增加褐鐵礦使用比例創造了條件。

4、燒結機理研究的進展

對于高配比褐鐵礦燒結機理的探討，澳洲和日本的研究可以作為代表。揚迪礦是**的低鋁褐鐵礦，出產的鐵礦石*大粒徑約為9.5mm，超細粉末含量低。澳洲的研究者用水銀孔率計測定了揚迪礦的孔隙度，證明揚迪礦中含有大量極細孔，孔徑約0.01mm。水極易從表面進入氣孔，不利于礦粒間的粘結。混合料中赤鐵礦褐揚迪礦取代時，若總水分保持不變，將會使成球性變差。揚迪礦含有約9.5%的結晶水，大多數揚迪礦中的結晶水在200~500℃之間就除去了。結晶水脫離時伴隨著大量的微結構變化，很明顯可看到煅燒后形成了很大的裂縫。煅燒后有高氣孔率的礦粒極易被同化，熔融液極易進入煅燒后的揚迪礦顆粒，與赤鐵礦相比同化速度快。

日本鋼鐵公司煉鐵工藝及煉鐵技術研究所的肥田行博等人認為，褐鐵礦石中的針鐵礦由于結合水分解而產生許多大裂縫。在1200°左右，以鐵酸鈣體系為主的液相開始形成，很快通過裂縫包括原有的大孔和水分解產生的細孔，滲入豆狀褐鐵礦顆粒中，高速同化這些礦粒。此外，由于在豆狀褐鐵礦脈石礦物中含有較多粘土礦物，這使液相粘度增加并在其中包裹著大量氣體。結果由于許多大孔的形成，使得起著粘結礦粒作用的同化部分脆化。這是燒結礦強度和成品率降低的主要原因。如此快速的同化，封閉了燒結料層液相帶的空隙，降低了料層透氣性，這使利用系數的降低較之成品率更嚴重。料層孔隙的封閉，加劇了燒結料層中焦粉燃燒形成的橫向不均勻性，這也造成了成品率下降。

肥田行博等人認為，豆狀褐鐵礦在加熱到1300℃或更高時，由于礦內針鐵礦的再結晶而致密化，這是此礦的特性。如果豆狀褐鐵礦在與液相接觸之前得到致密，則上述的脆化結構就可避免形成，從而獲得高強度燒結礦，保持并提高燒結生產率。新日鐵的SHS工藝是將褐鐵礦和細粒蛇紋石及少量的細粒級焦粉在圓盤造粒機中制粒，由于包裹粗粒褐鐵礦的粘附粉熔點較高，使液相形成在豆狀褐鐵礦顆粒致密化之后，這就是所謂豆狀褐鐵礦自身致密化和高熔點液相燒結工藝（簡稱SHS）。

北京鋼鐵研究總院潘寶巨等人采用遷安精礦粉配加羅布河礦粉，進行了燒結誣研究。研究結果表明，遷安鐵精礦配加羅布河礦粉后（配比低于20%），利用系數、還原度、轉鼓強度和固體燃耗等指標水平都有所提高，RDI指標水平降低。

5、承鋼配加褐鐵礦燒結的實驗室研究

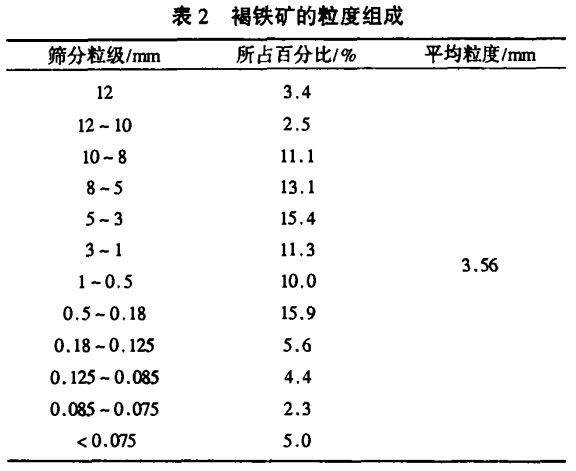

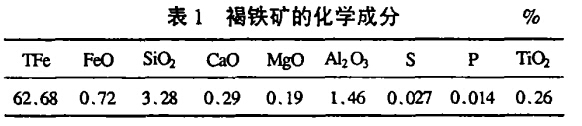

承鋼技術中心工藝實驗室于2004年5月使用某進口褐鐵礦，做了一些初步的燒結杯試驗，褐鐵礦的化學成分和粒度組成如表1、2所示。

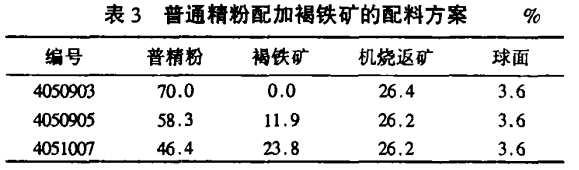

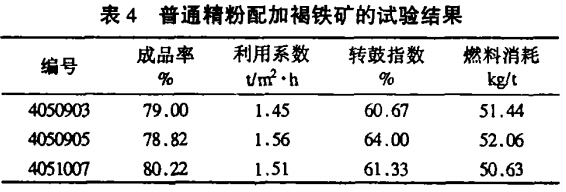

試驗的主要工藝條件：料層厚度為350mm，燒結負壓力9000Pa，堿度1.8~2.2，點火時間1.5min。普通精粉配加褐鐵礦的配料方案及結果見表3、表4。

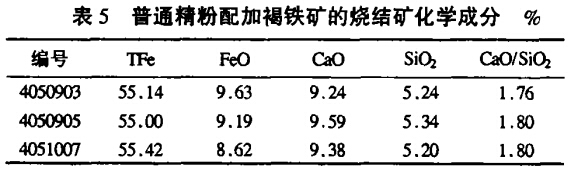

初步試驗表明，普通精粉配加11.9%和23.8%的褐鐵礦時，成品率、利用系數、轉鼓強度都有所提高，但配加11.9%時*好。其燒結礦化學成分見表5。

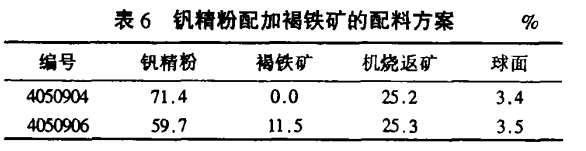

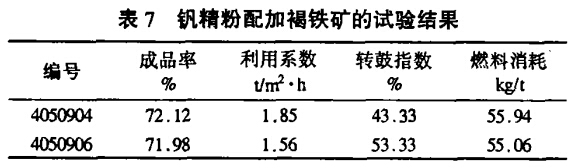

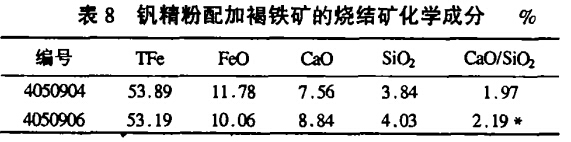

釩精粉配加褐鐵礦的配料方案及試驗結果見表6、表7。初步試驗表明，釩精粉配加11.5%褐欠缺礦時，雖然轉鼓強度有所提高，由于垂直燒結速度降低，利用系數降低較大。其燒結礦化學成分見表8。

6、褐鐵礦用于燒結生產的展

寶鋼等企業使用褐鐵礦積累了許多成功經驗，寶鋼認為，高配比褐鐵礦時要適當增加場料堆灑水。采取提高粉焦粒度、增加混合料添加水改善造球等措施，改善料層透氣性，使“傳熱速度與燃燒速度同步”同步，從而改善了褐鐵礦燒結時燒結機下層的生料現象。褐鐵礦燒結仍然需要有足夠的鐵酸鈣粘結相，因而燒結礦堿度需維持在1.8以上。由于褐鐵礦結晶水的緣故，需采用高供熱強度點火。另外，寶鋼生產中發現，隨著褐鐵礦配比增加，固體燃料沒有增加，認為褐鐵礦好的同化性，易熔性可以抵消大部分結晶水的影響。

濟鋼于2003年進行了高配比褐鐵礦生產高品位燒結礦的研究，濟鋼生鐵年產量278萬t，由于原料費用大幅度降低，濟鋼預計年綜合經濟效益1254萬元。

綜上所述，配加部分褐鐵礦取代自產精粉是各鋼鐵企業深度的一種降成本、提高競爭力的途徑。承鋼自產鐵礦資源有限，因而很有必要對這種廉價褐鐵礦的各種性能進行更深入研究，并提出合理的應用方案。尤其應根據承鋼“小球燒結”工藝及釩鈦精粉原料的實際情況，重點研究其所含結晶水在燒結過程中的作用機理，對透氣性、生產率及燃耗指標的影響，并提出解決辦法。

按照燒結配加15%褐鐵礦、生鐵年產300萬t計算，承鋼可年創效益超2000萬元。2005年承鋼將進行配加褐鐵礦的工業試驗，摸索褐鐵礦燒結的工藝制度。

轉載請注明來源：m.zontn.com
